Подшипник UCFL и его конструкция

       Корпус из чугуна, нержавеющей стали или термопласта со сферическим отверстием под подшипник. Корпус выполнен в виде фланца ромбической формы, в котором имеется два крепежных отверстия под болты.

       Подшипник радиальный однорядный шариковый, имеющий поверхность наружного кольца в виде сферы.

       Уплотнительные элементы, такие как торцевые крышки, уплотнения из маслостойкой резины и маслоотражающие кольца. Они защищают узел от влаги, пыли и других негативных воздействий среды.

       Смазочное устройство. Имеется не у всех подшипников, используется для добавления смазки при эксплуатации.

Сферические поверхности корпуса и наружного кольца подшипника делает их самоустанавливающимися. Они компенсируют среднюю величину начального перекоса, но не компенсируют осевое смещение. В таких подшипниках шарики (тела качения) функционируют в условиях только качения без так называемого скобления.

Фланцевые подшипники с корпусами UCFL чаще всего устанавливаются вертикально, что позволяет уменьшить размеры и вес оборудования.

Корпусные подшипники UCFL без смазочного устройства не требуют дополнительной смазки в отличие от тех, у которых такое устройство имеется. Каждый из этих видов подшипников имеет свои достоинства.

Подшипниковые узлы UCFL (в форме ромба) без принудительной смазки  отличаются простотой в эксплуатации и низкими эксплуатационными затратами. У них отсутствуют утечки смазки, а, следовательно, отсутствует и загрязнение оборудование. Если сравнивать с подшипниками, в которых реализована принудительная смазка, то они компактнее, их вес меньше, стоимость ниже.

Более высокая цена подшипниковых узлов с принудительной смазкой оправдывается, благодаря их эксплуатационным качествам. Они устойчиво работают при высокой нагрузке, большой скорости вращения. Их можно использовать при температуре до +200°С. Их отличает малошумная работа и сохранение работоспособности даже при длительных перерывах в эксплуатации.

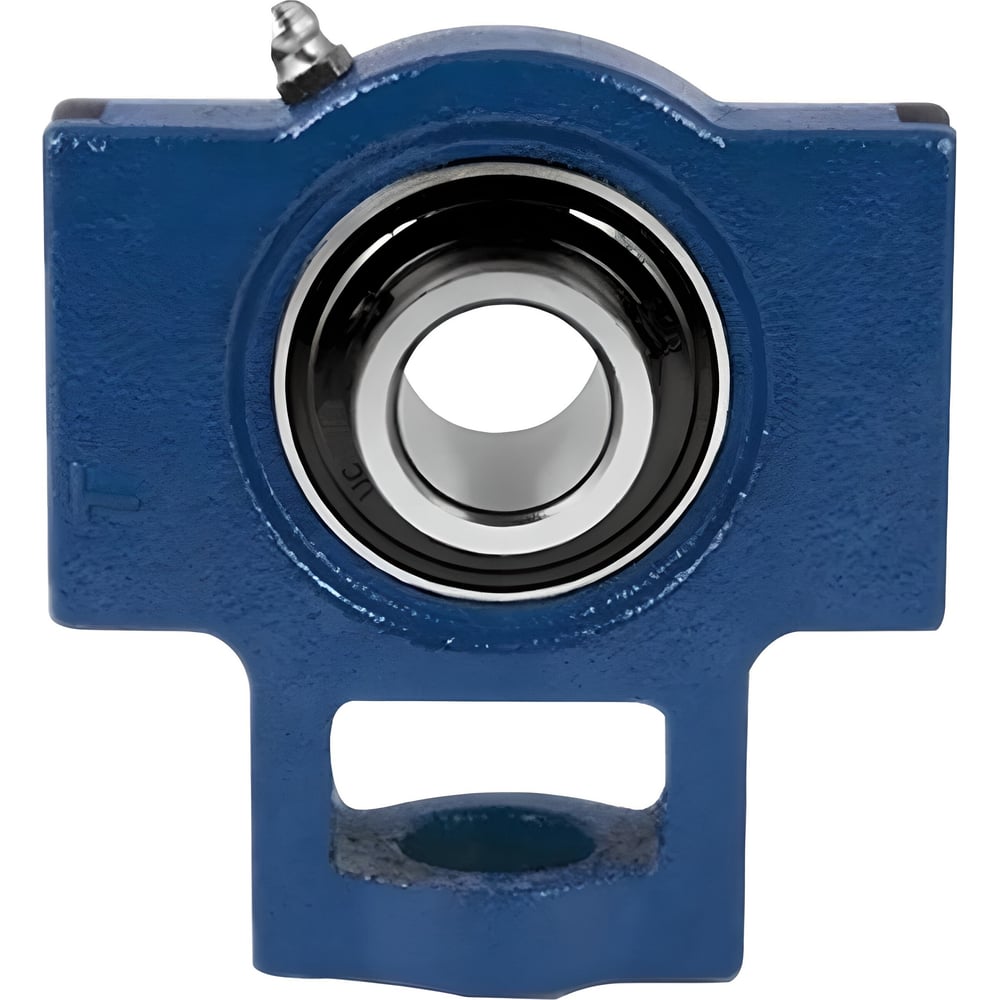

UCT — обозначение подшипниковых узлов, которые состоят из корпусных шариковых радиальных подшипников серии UС (с удлиненным внутренним кольцом и креплением на валу при помощи двух стопорных винтов) и чугунных корпусов серии T с прямоугольным отверстием, которое позволяет осуществлять перемещение узла в радиальном направлении и изменение угла посадки (подшипниковая опора). Данная конструкция корпусов нашла применение в первую очередь в различных ленточных конвейерах.

Продажа может осуществляться как в сборе, в виде узла, так и по отдельности, когда составные части отпускаются в индивидуальных упаковках (корпусной подшипник может устанавливаться в другой корпус, а в корпус  - соответственно другой подшипник, например, с эксцентриковым кольцом — в этом случае наименование узла будет UDT… (HCT…) или на закрепительной втулке — наименование UKT…). Узлы натяжения могут комплектоваться рамой — в этом  случае дополнительные обозначения, в зависимости от материала рамы — WB, WU, WL (например, UCT201+WB) или, у других производителей — UCTH и  UCTL.

Каталог узлов серии UCT2.. (для нормальных условий эксплуатации), UCTX.. (для умеренных) и UCT3.. (для жестких)

UCF - Цельный чугунный корпус с квадратнам манжетом и четырьмя отверстиями для закрепления вместе с самоустанавливающимся шариковым подшипником имеет маркировку в соответствии с габаритными размерами изделия и изготавливается с внутренним диаметром подшипника от 12 до 95 мм.

У нас вы сможете найти подшипники из перечня представленного ниже, также есть возможность заказать подшипник любой сложности.

UCF201 UCF202 UCF203 UCF204 UCF205 UCF206 UCF207 UCF208 UCF209 UCF210 UCF211 UCF212 UCF213 UCF214 UCF215 UCF216 UCF217 UCF218 UCF305 UCF306 UCF307 UCF308 UCF309 UCF310 UCF311 UCF312.

Крепежные отверстия в корпусах типа F расположены параллельно оси вала. Прямоугольные корпуса типа F имеют четыре отверстия, корпуса типа FL удлиненной овальной формы имеют два крепежных отверстия, а кругообразные корпуса типа FС имеют четыре крепежные отверстия. наиболее особыми качествами отличаются корпуса типа Т, так называемые натяжные-крепежные корпуса. Наиболее важными качествами этих подшипников является Т-образная форма и способность регулировать натяжение с помощью специального крепления. Все корпуса изготовлены из модифицированного серого чугуна и оснащены клапаном подачи смазки, тем самым необходимо обратить особое внимание на правильное расположение смазочной канавки и отверстия на смонтированном подшипнике. Структура обозначения узлов подшипников символизирует систему обозначений готовых к использованию узлов подшипников, составленную на основе комбинаций символов отдельных частей корпуса подшипника.

Как купить корпусные подшипники

Наша компания, офис и склады которой расположены в городе Луганск, специализируется на поставках подшипников от всемирно известных брендов. Продажа продукции осуществляется как оптовыми партиями, так и в розницу, а доставка возможна в любой регион. В наших каталогах представлен огромный выбор продукции и если вы не найдете нужную вам модель, наши сотрудники всегда помогут вам отыскать наиболее подходящий подшипник.

Корпусной подшипник

Где применяются корпусные подшипниковые узлы

Каждый предприниматель стремится снизить себестоимость производимого оборудования, чтобы получить наибольшую выгоду. Самое дорогостоящее пилотное оборудование, и единичные производства. Для снижения себестоимости конструкции узлов должны быть простыми и содержать наибольшее количество стандартных изделий, покупных единиц. Самая высокая себестоимость получается у деталей с механической обработкой, на машиностроительных предприятиях это: валы, фланцы, барабаны, подшипниковые корпуса.

В общем машиностроении подшипники корпусные, ставят в высокотехнологичных сборных конструкциях: конвейеров, обрабатывающих агрегатов, манипуляторах, барабанах, грохотах, к которым предъявляются требования по повторяемости и собираемости. Когда необходимо поставить несколько десятков одинаковых барабанов других узлов вращения. Выполнять уникальные детали для подшипниковых корпусов и загружать производство фрезеровкой, токарной работой и шлифовкой не целесообразно, для этих целей существует корпусной подшипниковый узел.

Подшипник корпусной. Описание

Существует несколько видов конструкции подшипников в корпусе:

  -  разъёмный,

  -  цельный,

  -  фланцевый.

    TOYOPOWER новый, качественный бренд ремней на Российском рынке. Ремни производятся под строгим контролем качества и поставляются на ведущие автомобильные конвейера Европы.

    Компания «Тойопауэр Автомотив энд Индастриз (Азия) Прайвит Лимитед» была основана в Сингапуре в 1997 году и со временем стала лидирующим брендом приводных ремней на вторичном рынке.

    Ремни TOYOPOWER широко экспортируются в Азию, Ближний Восток, Латинскую Америку, Африку и Европу.

Качество

    Контроль качества нашей продукции происходит на двух уровнях. Первый уровень контроля осуществляется непосредственно на производственных площадках в строгом соответствии с установленными требованиями ISO9001 и TS16949.

    Второй уровень одобрения качества осуществляется в центральном офисе, где на постоянной основе проводится ряд статических и динамических испытаний произведенных заводами партий, с целью превзойти стандартные параметры и выйти на уровень стандартов, основывающихся на внутренних сравнительных испытаний.

Передача клиновыми ремнями имеет следующие особенности по сравнению с передачей плоскими приводными ремнями:

1. Упрощение монтажа и ухода, так как клиновые ремни не требуют сшивки.

2. Сокращение габаритов установки, поскольку клиновые рем и и допускают передачи с минимальным расстоянием между шкивами и большим передаточным числом (до 7 и даже до 10). Компактность установки — ценная особенность клиноременной пе­редачи. Именно по этой причине клиновые ремни вытеснили дру­гие виды передач в прядильных и иных машинах с индивидуаль­ными приводами от быстроходных моторов.

3. Меньшее давление на валы, так как клиновые ремни обеспечивают передачу при меньшем натяжении.

4. Передача клиновыми ремнями отличается большим по­стоянством передаточного числа, бесшумностью, большей без­опасностью, чистотой и надежностью работы.

Для нормальной работы клиновых ремней необходимо соблю­дение ряда условий. Недопустимо ставить ремни излишне большого или, наоборот, недостаточного профиля. В первом случае погружение в канавку будет неполным и боковые стороны   ремня   быстро   сработаются.

 Во втором случае ремень будет лежать на дне канавки, скользить и нагреваться, что также поведет к преждевременному износу. Лишь правильно выбранные ремни, полностью прилегающие ра­бочими сторонами к канавкам шкива без излишнего погружения в них (рис. 52) и соответственной длины, будут работать нор­мально. Расстояние между нижним основанием и дном канавки устанавливается, следуя рискам на шкиве, но должно быть не менее 5 мм. Диаметры шкивов и профили их канавок должны соответствовать сечениям ремней.

В последнее время большое распространение получил новый вид ременной передачи (рис.50) — клиновыми ремнями с трапециевидным поперечным сечением (рис. 51). В отличие от плоских приводных ремней, работающих на плоских или слабо выпуклых шкивах, клиновые ремни рабо­тают на шкивах, имеющих соответственные канавки. В эти ка­навки ремни вклиниваются своими боковыми гранями, чем создается необходимое трение.

Клиновые ремни в зависимости от их применения разделяются на две руппы: ремни станочные и рем­ни вентиляторные. Ремни первой группы устанавливаются по два и более на шкивах, имеющих соответ­ственное количество канавок, при­меняются на передачах мощностью до 900 кВт. Клиновые станочные приводные ремни изготовляются со­гласно ГОСТ 1284—68 и ГОСТ 10286—62 (для сельскохозяйствен­ных машин). Ремни второй группы, изготовляемые по ГОСТ 5813—64, устанавливаются по одному (реже по два) на шкиве. Такие ремни применяются для передачи движе­ния от вала двигателя к вентиля­тору, насосу и генератору в авто­мобилях, ремни грм тракторах и комбайнах.

Клиновые ремни изготовляются бесконечными как штучные изде­лия в установленном ассортименте длин и профилей. Значительно меньшее применение имеют конечные ремни, стыкуемые при по­становке на привод.

Ременные передачи в системах привода. Отличия конструкции, достоинства и недостатки применения.

Ременная передача известна человечеству очень давно. Она применялась в первых мельницах, приводимых в движение лошадьми. Быстро совершенствовалась с появлением двигателя внутреннего сгорания. Ремни прошли путь от полоски сыромятной кожи, сшитой в кольцо, до поликлинового и зубчатого форматов. Сегодня в различных системах привода используются самые разнообразные изделия. Свойства ремней отличаются в зависимости от конструкции, предлагая как снижение нагрузки на валах, так и возможность передавать высокий крутящий момент.

Определение

Ремень - это бесконечная лента, выполняющая передачу мощности от ведущего к одному или нескольким ведомым валам. Система работает на следующих принципах:

 -     ремень располагается на шкивах;

 -     передача мощности, формирование крутящего момента происходит благодаря действию сил трения;

 -     для эффективной работы ременной передачи нужно обеспечить натяжение рабочего элемента.

Зубчатые типы приводных ремней передают крутящий момент не только силами трения, но и зацеплением выступающих элементов за выступы на колесе шкива. Каждый из используемых в настоящее время элементов передачи имеет свой список достоинств и недостатков.

Виды ремней, плюсы и минусы их использования в системах привода

Ременная передача может передавать момент вращения между валами, расположенными на значительном расстоянии. Однако в современных условиях можно выбрать оптимальные характеристики и тип рабочего органа для качественного решения поставленных перед инженером задач. Используемые в различных механизмах и машинах ремни отличаются по конструкции, характеру формирования усилия, воздействию на ведущий и ведомый валы.

Плоскоременная передача

Плоскоременная передача представляет собой самую старую схему передачи крутящего момента. В установках используются:

 -   шкивы в виде гладких цилиндров;

 -   тонкие ленты, сечение которых представляет собой прямоугольник.

В древности незаменимым материалом для изготовления элементов передачи выступала сырая кожа. Сегодня плоские ремни делаются из нескольких слоев резины. Для увеличения прочности внутрь структуры помещается корд из текстильной нити или нейлона.

Плоскоременная передача имеет несколько достоинств. Во-первых, она позволяет достаточно просто организовать передачу момента не только между параллельными, но и пересекающимися под любыми углами валами. Во-вторых, конструкция шкивных колес предельно проста. В третьих, плоская лента при малой толщине обладает высокой гибкостью и испытывает малые напряжения при изгибах и деформациях

Но есть в применении такой передачи и существенные недостатки. Главный заключается в необходимости обеспечивать значительное усилие натяжения для формирования силы трения. В результате снижается срок эксплуатации ленты. Кроме этого, под значительной нагрузкой работают ведущий и ведомый валы, подшипниковые блоки имеют значительный износ.

Сегодня для изготовления плоского ремня используется резина с армированием из белтингового тканевого материала, полимерами, металлическим кордом. В системах приводов используются прорезиненные тканевые ленты. Применяются нарезные элементы с прослойками из резины, завернутые послойно или спирально.

Ремень устройства генератора предназначен для обеспечения вращения ротора, в результате чего этот узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремешок всегда должен быть в рабочем состоянии, в противном случае водитель просто не сможет полноценно использовать авто. О видах и типичных неисправностях ремешка мы поговорим в этой статье.

Вне зависимости от того, какая длина ремня генератора, для обеспечения работы привода устройства может использоваться два вида ремешков:

         Клиновидный. Традиционный РГ, использующийся в основном в автомобилях, выпущенных ранее. Эксплуатация такого типа актуальна в транспортных средства, в которых привод от коленчатого вала производится только на само устройство. Существенным минусом такого РГ является то, что во время его работы есть большая вероятность проскальзывания. Более усовершенствованной версией клиновидного варианта является зубчатый, характеризующийся клиновидным профилем, а также зубьями на внутренней стороне.

         Поликлиновый. Еще один тип РГ, который в последнее время применяется значительно чаще, это поликлиновый или многоручейковый (многоручейный). Вне зависимости от того, какой номер ремня генератора, по ширине размер ремня генератора будет больший, но при этом более тонкий. А это, в свою очередь, позволяет обеспечить лучшую гибкость. Многоручейным такой РГ был назван в результате того, что на его внутренней стороне расположено несколько рядов борозд. Благодаря того, что данный тип РГ является более гибким, обычно он применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т.д.

Вне зависимости от того, к какому типу относится ремень привода генератора, все они изготовляются по одному принципу. В основе лежит специализированная резина.

Типичные неисправности

Возможные проблемы, которые могут произойти с РГ:

         Замена ремня генератора иногда происходит по причине обрыва, хотя это случается не так часто, ведь для разрыва прочных нитей необходимо большое усилие. Появиться такая проблема может в результате заклинивания одного из компонентов, с которым связан РГ. Например, это может произойти в результате разрушения подшипника устройства.

         Износ — еще одна причина, по которой осуществляется замена ремня генератора. В результате долгой эксплуатации ремешка его профиль начинает уменьшаться из-за постоянного трения, в итоге РГ чаще проскальзывает. Это приводит к тому, что передаточное усилие снижается и со временем генератор становится не в состоянии вырабатывать необходимую энергию.

         Расслоение 0 такая неисправность обычно происходит в результате повреждения валов. Когда геометрия этого компонента нарушается, с одной стороны ремешок сильно изнашивается и за края его резины начинает выходить армированная нить. Причиной расслоения также может быть эксплуатация некачественного материала при производстве.

Не менее частой проблемой, в результате которой необходима замена ремня генератора, является проседание, что обусловлено износом. Износ приводит к увеличению диаметра РГ, ослаблению, а также проскальзыванию компонента. Также проседание может произойти в результате использования некачественного материала при производстве. Кроме того, физические характеристики резины могут измениться в результате попадания смазки на ремешок, а это также может стать причиной проседания.

FAG 534565 - однорядный конический роликовый подшипник передней ступицы

 Подходит для автомобилей: BOVA Futura, MERCEDES-BENZ ATEGO, AXOR 2, CITARO (O 530), CONECTO (O 345), MERCEDES-BENZ LK/LN2, MERCEDES-BENZ MK , MERCEDES-BENZ NG, MERCEDES-BENZ O 303, O 305, O 307, O 340, O 404, O 405, O 407, O 408, MERCEDES-BENZ SK , MERCEDES-BENZ TOURO (O 500), NEOPLAN Centroliner, Cityliner, Euroliner, Skyliner, Starliner
